Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Chip amount(N) |
---|---|---|---|
200 | 3.2 | 4.7x9x38 | 14 |
225 | 16 | ||
250 | 3.3 | 16 | |
300 | 3.0 | 4.5x9x30 | 24 |
350 | 18 | ||
400 | 32 | ||
450 | 3.5 | 36 | |
500 | 40 | ||
550 | 44 | ||
600 | 3.8 | 5x9x30 | 48 |
650 | 52 | ||
700 | 56 | ||
750 | 4.3 | 5.5x9x30 | 55 |
800 | 58 | ||
850 | 4.7 | 6x9x30 | 61 |
900 | 5.0 | 6.5x9x30 | 64 |
950 | 7x9x30 | 67 | |
1000 | 5.5 | 7.5x12x25 | 70 |
1050 | 7.5x12x30 | 73 | |
1100 | 6.0 | 8x12x25 8x12x30 |
76 |
1150 | 79 | ||
1250 | 84 | ||
1300 | 6.5 | 8.5x12x25 8.5x12x30 |
88 |
1350 | 92 | ||
1400 | 96 | ||
1600 | 7.0 | 9x14x25 9x14x30 |
106 |
1800 | 9.5x14x25 9.5x14x30 |
120 | |
2000 | 8.0 | 11x14x25 | 132 |
2200 | 136 | ||
2500 | 9.0 | 12x17x25 | 140 |
3000 | 11.5 | 15.5x20x25 15.5x20x30 |
160 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Inside diameter C(mm) |
Chip amount(N) N |
Pitch Pmmxn |
Hardness |
---|---|---|---|---|---|---|
450 | 3.0 | 4.0x8x40 | 26 | 33 | 90x6 110x6x6 110x6x8 |
CS5 CS10 CX10 CX30 |
500 | 36 | |||||
550 | 40 | |||||
600 | 3.5 | 4.5x8x40 | 43 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Inside diameter C(mm) |
Chip amount(N) |
Pitch Pmmxn |
Hardness |
---|---|---|---|---|---|---|
450 | 3.2 | 4.0x10x40 | 26 | 33 | 90x6 110x6x6 110x6x8 |
S1 S2 |
500 | 36 | |||||
550 | 40 | |||||
600 | 3.5 | 4.5x10x40 | 43 | |||
650 | 3.5 | 45 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Chip amount(N) | Form |
---|---|---|---|---|
350 | 2.2 (Silent type 2.4) |
3x10x36 | 28 | Standard |
3x10x20 | 42 | Bortz | ||
400 | 3x10x36 | 32 | Standard | |
3x10x20 | 48 | Bortz | ||
450 | 2.6 | 3.5x10x36 | 36 | Standard |
3.5x10x20 | 54 | Bortz | ||
500 | 3 | 4x10x36 | 40 | Standard |
4x10x20 | 60 | Bortz | ||
550 | 4x10x36 | 44 | Standard | |
4x10x20 | 66 | Bortz | ||
600 | 4x10x36 | 48 | Standard | |
4x10x20 | 72 | Bortz | ||
650 | 4x10x36 | 52 | Standard | |
700 | 56 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Chip amount(N) |
---|---|---|---|
200 | 3.2 | 4.7x9x38 | 14 |
225 | 16 | ||
250 | 3.3 | 16 | |
300 | 3.0 | 4.5x9x30 | 24 |
350 | 18 | ||
400 | 32 | ||
450 | 3.5 | 36 | |
500 | 40 | ||
550 | 44 | ||
600 | 3.8 | 5x9x30 | 48 |
650 | 52 | ||
700 | 56 | ||
750 | 4.3 | 5.5x9x30 | 55 |
800 | 58 | ||
850 | 4.7 | 6x9x30 | 61 |
900 | 5.0 | 6.5x9x30 | 64 |
950 | 7x9x30 | 67 | |
1000 | 5.5 | 7.5x12x25 | 70 |
1050 | 7.5x12x30 | 73 | |
1100 | 6.0 | 8x12x25 8x12x30 |
76 |
1150 | 79 | ||
1250 | 84 | ||
1300 | 6.5 | 8.5x12x25 8.5x12x30 |
88 |
1350 | 92 | ||
1400 | 96 | ||
1600 | 7.0 | 9x14x25 9x14x30 |
106 |
1800 | 9.5x14x25 9.5x14x30 |
120 | |
2000 | 8.0 | 11x14x25 | 132 |
2200 | 136 | ||
2500 | 9.0 | 12x17x25 | 140 |
3000 | 11.5 | 15.5x20x25 15.5x20x30 |
160 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Inside diameter C(mm) |
Chip amount(N) N |
Pitch Pmmxn |
Hardness |
---|---|---|---|---|---|---|
450 | 3.0 | 4.0x8x40 | 26 | 33 | 90x6 110x6x6 110x6x8 |
CS5 CS10 CX10 CX30 |
500 | 36 | |||||
550 | 40 | |||||
600 | 3.5 | 4.5x8x40 | 43 |
Outer diameter D(mm) |
Backing metal thickness H(mm) |
Chip size TxXxL(mm) |
Inside diameter C(mm) |
Chip amount(N) |
Pitch Pmmxn |
Hardness |
---|---|---|---|---|---|---|
450 | 3.2 | 4.0x10x40 | 26 | 33 | 90x6 110x6x6 110x6x8 |
S1 S2 |
500 | 36 | |||||
550 | 40 | |||||
600 | 3.5 | 4.5x10x40 | 43 | |||
650 | 3.5 | 45 |
Outer diameter D(mm) | 125 |
---|---|
Inside diameter C(mm) | 20, 22 |

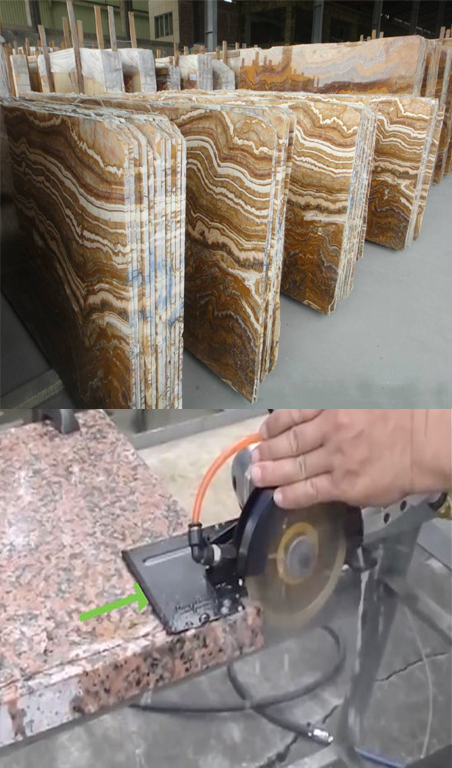

Applicable materials | Marble, FRP(fiber-reinforced plastic) |
Applicable machines | Disc grinder |
